ソリッドピボット

ソリッドピボットセット

品　名	エンジン型式	品　番	価格(\)	内　容
ソリッドピボットセット	SR20DE(T)	163500	(税抜価格33,000) 当店価格￥２８６８０（tax込）	ソリッドピボットx8 テストシム・テストガイドx8 (t=2.70 x 4/t=2.80 x 4)
ソリッドピボット	SR20DE(T)	163003	(税抜価格21,000) 当店価格￥１８２５０（tax込）	ソリッドピボットx8
テストシム、テストガイドセット	SR20DE(T)	163004	(税抜価格12,000) 当店価格￥１０８７０（tax込）	テストシム・テストガイドx8 (t=2.70 x 4/t=2.80 x 4)

レスポンス&高回転性能向上

SR20エンジンには、カムクリアランスのメンテナンスフリー化と作動音低減を果たすため、油圧式のラッシュアジャスターが採用されました。しかし、エンジンチューニングによって高回転、高出力をねらう時は、ヘッド部品の信頼性の向上と、バルブをカムプロフィール通りに正確に駆動させることが重要であり、そのためにはラッシュアジャスターの機能を停止させる必要があります。

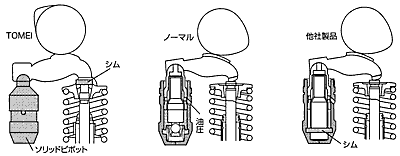

このテーマに対し、TOMEIはソリッドピボット式を採用することで、各シリンダーのピボット全高を一定にしたまま、ソリッド化とカムクリアランス調整を可能にしました。これにより、他社製品に比べ、精密なヘッドシステムを構成できるうえ、作業時間も大幅に短縮できます。
また、部品点数を低減したことで、信頼性の向上と、低価格を実現しました。

ソリッドピボット

テストシム、テストガイド

4G63用ソリッドピボット

4G63ソリッドピボット

品　名	エンジン型式	品　番	価格(\)	備　考
ソリッドピボット	4G63 EVO I～IX	163039	(税抜価格72,000) 当店価格￥６１７８０（tax込）	ソリッドタイプカムシャフトとバルブスプリングの交換が必要です

4G63エンジンのシリンダーヘッドには、量産効率向上、メンテナンスフリー、作動音低減などを目的に、油圧式のラッシュアジャスター方式が採用されています。しかし、さらに高性能を求めるならば、カムプロフィールの追従性に優れたソリッド方式の採用をおすすめします。ソリッド方式に変更することにより、効率良くバルブの開閉が機能し、レスポンスや高回転性能が向上します。調整方法をシム式とすることにより、常に安定したタペットクリアランスを実現します。

■レスポンス向上
カムプロフィール追従性に優れ、バルブ開閉機能の効率化によりアクセルを踏んだ瞬間から、素晴らしいレスポンスを
体感できます。
■高回転対応
ソリッド化により、ラッシュアジャスタータイプに発生する高回転での鈍重化を解消致します。
■専用カムシャフト&バルブスプリング
ソリッド化にはソリッドピボットだけでなく、専用カムシャフトが必要です。また、ハイリフト仕様のため専用のバルブスプリングが必要となります。 TOMEIでは、それらのラインナップも万全です。
■各コンペティションシーンにて・・
ドラッグやサーキットタイムアタック、ワンメイクレース等でコンマ一秒を争うときに、
同じEVOのライバル達は殆どソリッド化を施すことになるでしょう。もはや、ソリッド化無しでは勝負には挑めません。
■ビッグパワー車へ
ソリッドタイプの270°280°にて、超大型タービンを活かしきります。

ソリッドピボット専用シムガイド

■SR20DE(T)/4G63共通シム

シム
2.600	1610092600	(税抜価格\600) 当店価格￥５６０（tax込）
2.620	1610092620
2.640	1610092640
2.660	1610092660
2.680	1610092680
2.700	1610092700
2.720	1610092720
2.740	1610092740
2.760	1610092760
2.780	1610092780
2.800	1610092800
2.820	1610092820
2.840	1610092840
2.860	1610092860
2.880	1610092880

シム
2.900	1610092900	(税抜価格\600) 当店価格￥５６０（tax込）
2.920	1610092920
2.940	1610092940
2.960	1610092960
2.980	1610092980
3.000	1610093000
3.100	1610093100

　※上記以外のサイズも製作可能です。詳しくは、お問い合わせください。

■SR20DE(T)専用ガイド

ガイド
2.600	1610102600	(税抜価格\1200) 当店価格￥１１１０（tax込）
2.620	1610102620
2.640	1610102640
2.660	1610102660
2.680	1610102680
2.700	1610102700
2.720	1610102720
2.740	1610102740
2.760	1610102760
2.780	1610102780
2.800	1610102800

ガイド
2.820	1610102820	(税抜価格\1200) 当店価格￥１１１０（tax込）
2.840	1610102840
2.860	1610102860
2.880	1610102880
2.900	1610102900
2.920	1610102920
2.940	1610102940
2.960	1610102960
2.980	1610102980

※上記以外のサイズも製作可能です。詳しくは、お問い合わせください。
