概要
Racer Gauge(レーサーゲージ)は完全独立作動でコントロールユニット不要、ワーニング、ピーク、
メモリーなどの機能をあえて削ぎ落とし、手に届きやすいDefiを目指して開発したメーターです。
リンク式ではないので、電源は1台ずつ配線する必要があります。
大きさはΦ52、60、80の3種類あり、52、60はターボ計・圧力計・温度計・排気温度計・電圧計
80はタコメーターのみです。80のタコメーターのみピークやワーニングの機能があります。
詳細はΦ80機能のページをご参照ください。
照明方式はBFタイプの自発光方式を継承、また、指針を動かすムーブメント本体は自社製の
STEPMASTER Model VS-2を国内で初採用、Defiならではの美しい照明と精度を実現しています。
配線の断線・ショートの自己診断機能付きです。
 |
 |
 |
 |
| IGN OFF時 |
ブルーレーサーゲージ
IGN ON時 |
レッドレーサーゲージ
IGN ON時 |
ホワイトレーサーゲージ
IGN ON時 |
上の画像はΦ52です。
「BF」はブラックフェースの頭文字を取ったもので、イグニッションOFF時は真っ暗で文字板が
見えないタイプのメーターに冠した名称です。BFタイプのメーターはイグニッションONと同時に
照明が点灯し、昼間でも文字や目盛りが照明によって表現されます。
Racer GaugeはBFのように自発光式ですが、表面のガラスにスモークがかかっている
BFメーターとは異なり、ガラスは透明です。文字板全体を黒くすることで照明が点灯して
いないときは文字や目盛りが見えないようになっています。よって、指針の赤は照明が
点灯していないときでも見えています。
- メーターの大きさはΦ52mm、Φ62mm、Φ80mmがあり、照明のバリエーションはブルー・レッド・ホワイトの3色です。(照明色の切り替えはできません。)
- Φ52と60のバリエーションはターボ計・圧力計・温度計・排気温度計・電圧計の5種類です。
- Φ80はタコメーターのみで、9000rpmと11000rpmがあります。
- ※Defi-Link ADVANCEシステムやDefi-Link システムにはリンクできません。また、操作ユニットは不要です。
|
主な仕様・機能・特長
| 単独動作 |
市販アタッチメント必要 |
自社製モーター： VS2 |
ユニット不要
リンク不可 |
照明色：
ホワイト/レッド/ブルー |
オープニングモード
エンディングモード |
LED照明 |
照明ON/OFF：
車両イルミSW連動 |
| 専用取付台付属 |
サイズ：
Φ52/Φ60/Φ80(タコ) |
|
|
|
| |
| Φ52シリーズ |
ラインナップ
Φ52シリーズはブルー・レッド・ホワイトの3色で、ターボ計・圧力計・温度計・排気温度計・電圧計の5機種、計15機種です。
照明色の切り替えはできません。
Φ52シリーズ
| ブルーレーサーゲージ |
レッドレーサーゲージ |
ホワイトレーサーゲージ |
ターボ計/DF06504
-100kPa〜+200kPa
19,950円(税込・工賃別)
(本体価格 19,000円)
|

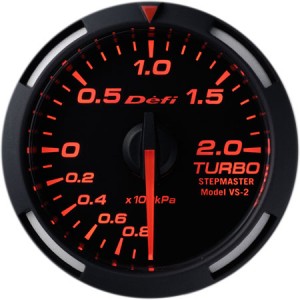

ターボ計/DF06505
-100kPa〜+200kPa
19,950円(税込・工賃別)
(本体価格 19,000円)
|
ターボ計/DF06506
-100kPa〜+200kPa
19,950円(税込・工賃別)
(本体価格 19,000円)
|
圧力計/DF06604
0〜1000kPa
23,100円(税込・工賃別)
(本体価格 22,000円)
|
圧力計/DF06605
0〜1000kPa
23,100円(税込・工賃別)
(本体価格 22,000円)
|
圧力計/DF06606
0〜1000kPa
23,100円(税込・工賃別)
(本体価格 22,000円)
|
温度計/DF06704
30〜150℃
15,750円(税込・工賃別)
(本体価格 15,000円)
|
温度計/DF06705
30〜150℃
15,750円(税込・工賃別)
(本体価格 15,000円)
|
温度計/DF06706
30〜150℃
15,750円(税込・工賃別)
(本体価格 15,000円)
|
排気温度計/DF06804
200〜1100℃
23,100円(税込・工賃別)
(本体価格 22,000円)
|
排気温度計/DF06805
200〜1100℃
23,100円(税込・工賃別)
(本体価格 22,000円)
|
排気温度計/DF06806
200〜1100℃
23,100円(税込・工賃別)
(本体価格 22,000円)
|
電圧計/DF07004
10〜15V
12,600円(税込・工賃別)
(本体価格 12,000円)
|
電圧計/DF07005
10〜15V
12,600円(税込・工賃別)
(本体価格 12,000円)
|
電圧計/DF07006
10〜15V
12,600円(税込・工賃別)
(本体価格 12,000円)
|
|
|
| |
| |
| Φ６０シリーズ |
ラインナップ
Φ60シリーズはブルー・レッド・ホワイトの3色で、ターボ計・圧力計・温度計・排気温度計・電圧計の5機種、計15機種です。
照明色の切り替えはできません。
Φ60シリーズ
| ブルーレーサーゲージ |
レッドレーサーゲージ |
ホワイトレーサーゲージ |
ターボ計/DF11504
-100kPa〜+200kPa
19,950円(税込・工賃別)
(本体価格 19,000円)
|
ターボ計/DF11505
-100kPa〜+200kPa
19,950円(税込・工賃別)
(本体価格 19,000円)
|
ターボ計/DF11506
-100kPa〜+200kPa
19,950円(税込・工賃別)
(本体価格 19,000円)
|
圧力計/DF11604
0〜1000kPa
23,100円(税込・工賃別)
(本体価格 22,000円)
|
圧力計/DF11605
0〜1000kPa
23,100円(税込・工賃別)
(本体価格 22,000円)
|
圧力計/DF11606
0〜1000kPa
23,100円(税込・工賃別)
(本体価格 22,000円)
|
温度計/DF11704
30〜150℃
15,750円(税込・工賃別)
(本体価格 15,000円)
|
温度計/DF11705
30〜150℃
15,750円(税込・工賃別)
(本体価格 15,000円)
|
温度計/DF11706
30〜150℃
15,750円(税込・工賃別)
(本体価格 15,000円)
|
排気温度計/DF11804
200〜1100℃
23,100円(税込・工賃別)
(本体価格 22,000円)
|
排気温度計/DF11805
200〜1100℃
23,100円(税込・工賃別)
(本体価格 22,000円)
|
排気温度計/DF11806
200〜1100℃
23,100円(税込・工賃別)
(本体価格 22,000円)
|
電圧計/DF11901
10〜15V
12,600円(税込・工賃別)
(本体価格 12,000円)
|
電圧計/DF11902
10〜15V
12,600円(税込・工賃別)
(本体価格 12,000円)
|
電圧計/DF11903
10〜15V
12,600円(税込・工賃別)
(本体価格 12,000円)
|
|
|
| |
| |
| Φ８０シリーズ |
ラインナップ
Φ80タコメーター
| ブルーレーサーゲージ |
レッドレーサーゲージ |
ホワイトレーサーゲージ |
タコメーター/DF12001
0RPM〜9000RPM
27,300円(税込・工賃別)
(本体価格26,000円)
|
タコメーター/DF12002
0RPM〜9000RPM
27,300円(税込・工賃別)
(本体価格26,000円)
|
タコメーター/DF12003
0RPM〜9000RPM
27,300円(税込・工賃別)
(本体価格26,000円)
|
タコメーター/DF12101
0RPM〜11000RPM
27,300円(税込・工賃別)
(本体価格26,000円)
|
タコメーター/DF12102
0RPM〜11000RPM
27,300円(税込・工賃別)
(本体価格26,000円)
|
タコメーター/DF12103
0RPM〜11000RPM
27,300円(税込・工賃別)
(本体価格26,000円)
|
|
|
| |
| |

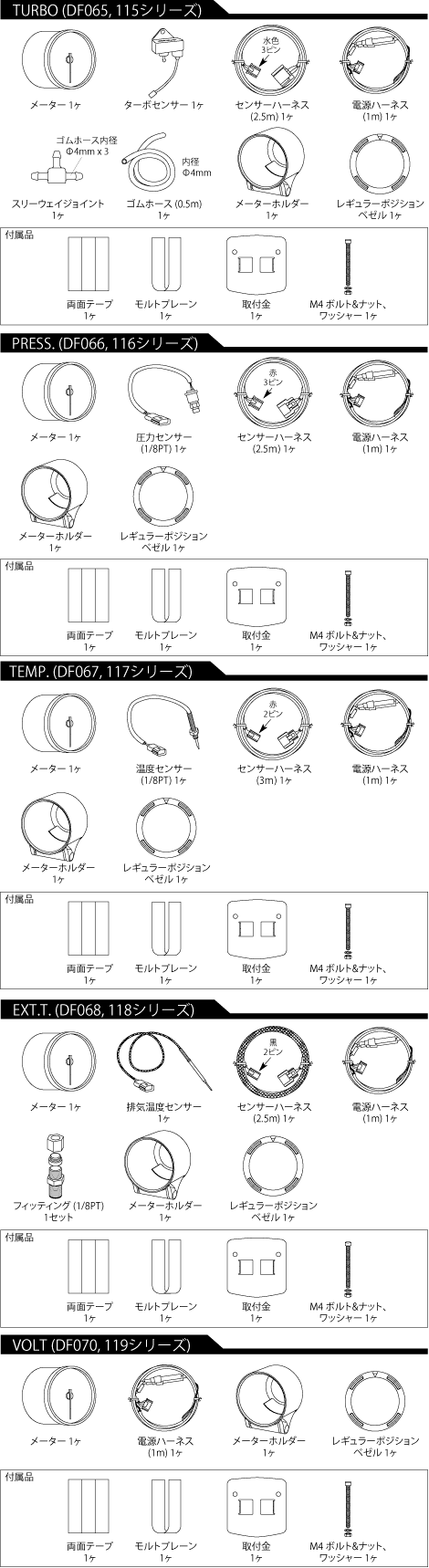

| 構成部品 |
| 温度計・圧力計は別途センサーアタッチメントをご購入いただく必要があります。 |
 |
| |
Φ80タコメーター
| パーツ品名 |
個数 |
パーツ品名 |
個数 |
| メーター本体 |
1 |
取付金 |
1 |
| スイッチ(ハーネス45cm) |
1 |
スイッチ固定ステー |
1 |
| レギュラーポジションベゼル |
1 |
M6ボルト |
2 |
| バックケース |
1 |
スプリングワッシャｰ |
2 |
| 取付バンド |
1 |
ワッシャｰ |
2 |
| 取付ゴム |
1 |
スペーサー |
1 |
| 電源･エンジン回転数信号ハーネス（2.2m) |
1 |
モルトプレーン |
1 |
| インジケーター(ハーネス20cm) |
1 |
両面テープ |
1 |
| 取扱説明書 |
1 |
タッピングネジ |
2 |
| 車種別接続ガイド |
1 |
エレクトロタップ |
5 |
| 保証書 |
1 |
|
|

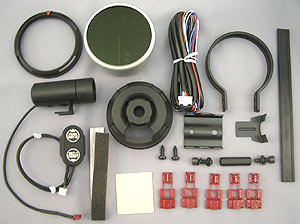

構成部品画像
|
|
|
