METER SENSOR PICKUP BLOCK SERIES

途中に組み込むだけの、コンパクト設計。

オイルクーラーのラインに使われているホースの途中に組み込むだけで、油温・
油圧のメーターセンサーを取り出せます。 サーキット走行等での油温上昇等による
トラブルを防止する為、社外品のメーターによるオイル管理は不可欠です。油温取り
出しは、4タイプのピッチのアダプターをご用意しました。また、ホースとの接続方法も
ダイレクトタイプ、ANタイプ、ストリートタイプと、3タイプ設定しました。

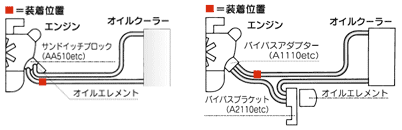

装着位置

メーター取り出しブロックシリーズ

APPメーター取り出しブロックシリーズ

ダイレクトタイプ(本体価格 \7,500)当店特価¥6430(税抜き)

品番 油温計取出し サイズ 油圧計取出し サイズ ホースサイズ
SMXD1011 1/8PT(メクラ付き) 1/8PT #10
SMXD1013 M14×1.5
SMXD1014 M16×1.5
SMXD1017 M10×1.0

ANタイプ(本体価格 \6,500)当店特価¥5680(税抜き)

AN6品番 AN8品番 AN10品番 油温計取出し サイズ 油圧計取出し サイズ
SMX0611 SMX0811 SMX1011 1/8PT(メクラ付き) 1/8PT
SMX0613 SMX0813 SMX1013 M14×1.5
SMX0614 SMX0814 SMX1014 M16×1.5
SMX0617 SMX0817 SMX1017 M10×1.0

ストリートタイプ(本体価格 \6,500)当店特価¥5680(税抜き)

9Φホース 11Φホース 14Φホース 油温計取出し サイズ 油圧計取出し サイズ
SMX6111 SMX8111 SMX1111 1/8PT(メクラ付き) 1/8PT
SMX6113 SMX8113 SMX1113 M14×1.5
SMX6114 SMX8114 SMX1114 M16×1.5
SMX6117 SMX8117 SMX1117 M10×1.0

メーターセンサーピックアップブロック ダイレクトタイプ

ダイレクトタイプ  [ 価格 \7500 ]当店特価¥6430(税抜き)


メーターセンサーピックアップブロック ANタイプ

ANタイプ  [価格 \6500 ]当店特価¥5680(税抜き)


メーターセンサーピックアップブロック ストリートタイプ

ストリートタイプ  [価格 \6500 ]当店特価¥5680(税抜き)



ホース接続方法及び対応ホース

ダイレクトタイプ

【対応ホース】 Wレイヤーレーシングホース[#10] (APP品番:AG400100)

新設計ダイレクトタイプのホースエンドを採用しました。このホースエンドは赤い
ソケット部分に「グッドリッヂ(Goodridge)Wレイヤーレーシングホース(#10)」をその
まま組み付けるだけの簡単設計。他のパーツは一切必要ありません。
※ ホースの組み付け及びアダプター締め付けの際に、27mmのスパナ類が必要です。
※ダイレクトタイプは#10ホースサイズのみ対応しています。

[ 別途必要なパーツ ]

ホースをダイレクトに接続するタイプですので、他のパーツは必要ありません。

ANタイプ

【対応ホース】 Wレイヤーレーシングホース[#6、#8、#10]
(APP品番:AG400060、AG400080、AG400100)

ANストレートネジを採用。接続部アダプターはANオスタイプの為、各種(#6、#8、#10)の
「APPグッドリッヂ(Goodridge)ホースエンド」を組み込むだけで装着できます。

[ 別途必要なパーツ ]

  1. スイベルシールホースエンド(APP品番:AG800110etc)×4

ストリートタイプ

【対応ホース】 APPストリートラバーホース[9φ、11φ、14φ]
(APP品番:A780088、A780089、A7800812)

ホース口タイプ(9Φ、11Φ、14Φ)を採用したストリートタイプです。ホース口アダプターに
ホースを差し込み、ホースバンドやメカクランプで止める、最も簡単なタイプです。

[ 別途必要なパーツ ]

  1. ホースバンド(APP品番:PC5708)×2
