TV&NAVIジャンパー

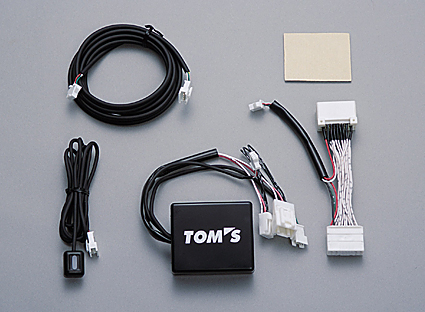

TV&NAVIジャンパー イメージ

純正TV&NAVIシステム装着車に取り付けることにより、走行中もTVが楽しめ、NAVIの設定が可能となる
画期的電子デバイス。同乗者を退屈させないエンタテイメントパーツ
※同乗者向けエンタテイメントパーツです。

■仕様/カプラーオンタイプ、切り替えスイッチ付き

  • トヨタ販売店ではお取り扱いしておりません。
  • トヨタ純正以外のセキュリティシステムと併用される場合、作動不良が発生する可能性があります。
  • 同乗者がTV等を視聴したりNAVIの設定を行う為の製品です。 運転中はTV視聴やNAVIの設定は絶対に行わないで下さい。

メーカー価格改定のため
価格はお問い合わせください

車種 型式 グレード 年式 品番 TVハーネス取り付け位置 NAVIハーネス取り付け位置 備考
SAI AZK1# 全グレード H21.12~H25.8 09001-TTV26 TVモニター裏側 TVモニター裏側
SAI AZK1# 全グレード H25.8~ 09001-TTV29 TVモニター裏側 TVモニター裏側 メーカーNAVI専用
アルファード GGH2#W / ANH2#W 全グレード H20.5~H23.10 09001-TTV26 TVモニター裏側 TVモニター裏側
アルファード GGH2#W / ANH2#W / ATH20W 全グレード H23.10~H26.12 09001-TTV29 TVモニター裏側 TVモニター裏側 メーカーNAVI専用
アルファード AGH3# / AYH30 / GGH3# 全グレード H27.1~ 09001-TTV30 TVモニター裏側 TVモニター裏側 メーカーNAVI専用(ディーラーオプション不可)
アレックス NZE121 XS150 H14.9~H18.10 09001-TTV70 TVモニター裏側 なし ※1 【在庫限りで販売終了】
アレックス NZE124 XS150 H14.9~H18.10 09001-TTV70 TVモニター裏側 なし ※1 【在庫限りで販売終了】
アレックス NZE121 全グレード H15.8~H16.4 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
アレックス NZE121 XS150Wise
セレクションナビスペシャル2
H15.8~H16.4 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
アレックス NZE124 全グレード H15.8~H16.4 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
アレックス NZE124 XS150Wise
セレクションナビスペシャル2
H15.8~H16.4 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
イスト NCP60 全グレード H14.5~H19.7 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
イスト NCP61 全グレード H14.5~H19.7 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
イスト NCP65 全グレード 14.5~H19.7 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
イプサム CXM10 全グレード H12.4~H13.5 09001-TTV70 TVモニター裏側 なし 【在庫限りで販売終了】
イプサム SXM10 全グレード H12.4~H13.5 09001-TTV70 TVモニター裏側 なし 【在庫限りで販売終了】
イプサム SXM10 メモリアルエディション H11.10~H12.3 09001-TTV70 TVモニター裏側 なし 【在庫限りで販売終了】
イプサム SXM15 全グレード H12.4~H13.5 09001-TTV70 TVモニター裏側 なし 【在庫限りで販売終了】
イプサム SXM15 メモリアルエディション H11.10~H12.3 09001-TTV70 TVモニター裏側 なし 【在庫限りで販売終了】
ヴァンガード ACA33W 全グレード H19.8~ 09001-TTV72 TVモニター裏側 TVモニター裏側
ヴァンガード GSA33W 全グレード H19.8~ 09001-TTV72 TVモニター裏側 TVモニター裏側
ヴェルファイア GGH2#W / ANH2#W 全グレード H20.5~H23.10 09001-TTV26 TVモニター裏側 TVモニター裏側
ヴェルファイア GGH2#W / ANH2#W / ATH20W 全グレード H23.10~H26.12 09001-TTV29 TVモニター裏側 TVモニター裏側 メーカーNAVI専用
ヴェルファイア AGH3# / AYH30 / GGH3# 全グレード H27.1~ 09001-TTV30 TVモニター裏側 TVモニター裏側 メーカーNAVI専用(ディーラーオプション不可)
ヴォクシー ZRR70G 全グレード H19.6~H26.2 09001-TTV72 TVモニター裏側 TVモニター裏側
ヴォクシー ZRR75G 全グレード H19.6~H26.1 09001-TTV72 TVモニター裏側 TVモニター裏側
ヴォクシー ZRR8#G、ZRR8#W ガソリン車 H26.1~ 09001-TTV30 TVモニター裏側 TVモニター裏側 メーカーNAVI専用(ディーラーオプション不可)
エスクァイア ZRR8#G ガソリン車 H26.10~ 09001-TTV30 TVモニター裏側 TVモニター裏側 メーカーNAVI専用(ディーラーオプション不可)
エスティマ ACR5#W / GSR5#W 全グレード H20.12~H25.4 09001-TTV26 TVモニター裏側 TVモニター裏側
エスティマ ACR5#W / GSR5#W 全グレード H25.5~ 09001-TTV29 TVモニター裏側 TVモニター裏側 メーカーNAVI専用
エスティマ ハイブリッド AHR20W 全グレード H20.12~H25.4 09001-TTV26 TVモニター裏側*1*6 TVモニター裏側
オーパ ACT10 全グレード H12.5~H17.8 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
オーパ ZCT10 全グレード H12.5~H17.8 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
オーパ ZCT15 全グレード H12.5~H17.8 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
ガイア CXM10 全グレード H12.4~H13.3 09001-TTV70 TVモニター裏側 なし ※1 【在庫限りで販売終了】
ガイア SXM10 全グレード H12.4~H13.3 09001-TTV70 TVモニター裏側 なし ※1 【在庫限りで販売終了】
ガイア SXM15 全グレード H12.4~H13.3 09001-TTV70 TVモニター裏側 なし ※1 【在庫限りで販売終了】
カムリ ACV40 全グレード H18.1~H20.12 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カムリ ACV45 全グレード H18.1~H20.12 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カムリ AVV50 全グレード H23.8~H26.9 09001-TTV27 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 2012年4月発売
カローラ CE121 全グレード H12.9~H14.8 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラ NZE120 全グレード H12.9~H14.8 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラ NZE121 全グレード H12.9~H14.8 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラ NZE124 全グレード H12.9~H14.8 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラアクシオ NZE141 全グレード H18.9~H20.1 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラアクシオ ZRE142 全グレード H18.9~H20.1 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラフィールダー CE121G X H12.9~H18.9 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラフィールダー CE121G X リミテッド・ナビエディション H15.9~H16.4 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラフィールダー NZE121G X H12.9~H18.9 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラフィールダー NZE121G X リミテッド・ナビエディション H15.9~H16.4 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラフィールダー NZE124G X H12.9~H18.9 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラフィールダー NZE124G X リミテッド・ナビエディション H15.9~H16.4 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラフィールダー NZE14#G / ZRE14#G 全グレード H18.9~H20.10 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラフィールダー ZZE122G X H12.9~H18.9 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラフィールダー ZZE122G X LIMITED・NAVI_EDITION H15.9~H16.4 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラフィールダー ZZE123G X H12.9~H18.9 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラフィールダー ZZE123G X リミテッド・ナビエディション H15.9~H16.4 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラフィールダー ZZE124G X H12.9~H18.9 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラフィールダー ZZE124G X リミテッド・ナビエディション H15.9~H16.4 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラランクス NZE124 リミテッド・ナビスペシャル H15.9~H16.4 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラランクス NZE121 全グレード H14.9~H15.8 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側 GPS CDボイスナビゲーション付
カローラランクス NZE121 リミテッド・ナビスペシャル H15.9~H16.4 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側 GPS CDボイスナビゲーション付
カローラランクス NZE124 全グレード H14.9~H15.8 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側 GPS CDボイスナビゲーション付
カローラルミオン NZE151N / ZRE15#N 全グレード H19.10~ 09001-TTV72 TVモニター裏側 TVモニター裏側
クラウンアスリート GRS18# 全グレード H15.12~H20.1 09001-TTV21 TVモニター裏側 TVモニター裏側
クラウンアスリート GRS20# 全グレード H20.2~H24.12 09001-TTV26 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 ※4
クラウンアスリート GRS21# / AWS210 / ARS210 全グレード H24.12~ 09001-TTV29 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 メーカーNAVI専用
クラウンハイブリッド GWS204 全グレード H20.5~H24.12 09001-TTV26 ラジオレシーバーASSY裏側 ※4 ラジオレシーバーASSY裏側 ※4
クラウンマジェスタ UZS18# 全グレード H16.7~H20.12 09001-TTV21 TVモニター裏側 TVモニター裏側
クラウンマジェスタ URS20# 全グレード H21.3~H25.8 09001-TTV26 TVモニター裏側 TVモニター裏側
クラウンマジェスタ GWS214 全グレード H25.9~ 09001-TTV29 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 メーカーNAVI専用
クラウンロイヤル GRS18# 全グレード H15.12~H20.1 09001-TTV21 TVモニター裏側 TVモニター裏側
クラウンロイヤル GRS20# 全グレード H20.2~ 09001-TTV26 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 ※4
クラウンロイヤル GRS21# / AWS21# 全グレード H24.12~ 09001-TTV29 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 メーカーNAVI専用
クラウンロイヤル GRS21# / AWS21# 全グレード H27.10~ 09001-TTV29 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 メーカーNAVI専用
コロナプレミオ AT211 全グレード H13.6~H13.12 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
コロナプレミオ ST210 全グレード H13.6~H13.12 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
コロナプレミオ ST215 全グレード H13.6~H13.12 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
シエンタ NCP81G Xリミテッド・ナビパッケージ H17.1~H18.5 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
シエンタ NCP85G Xリミテッド・ナビパッケージ H17.1~H18.5 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
ノア CR40G 全グレード H12.8~H13.11 09001-TTV70 TVモニター裏側 なし ※1 【在庫限りで販売終了】
ノア CR50G 全グレード H12.8~H13.11 09001-TTV70 TVモニター裏側 なし ※1 【在庫限りで販売終了】
ノア SR40G 全グレード H12.8~H13.11 09001-TTV70 TVモニター裏側 なし ※1 【在庫限りで販売終了】
ノア SR50G 全グレード H12.8~H13.11 09001-TTV70 TVモニター裏側 なし ※1 【在庫限りで販売終了】
ノア ZRR70G 全グレード H19.7~H26.1 09001-TTV72 TVモニター裏側 TVモニター裏側
ノア ZRR75G 全グレード H19.6~H26.1 09001-TTV72 TVモニター裏側 TVモニター裏側
ノア ZRR8#G、ZRR8#W ガソリン車 H26.1~ 09001-TTV30 TVモニター裏側 TVモニター裏側 メーカーNAVI専用(ディーラーオプション不可)
ハイエース KDH200V バン H16.8~H17.11 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
ハイエース KDH222B コミューター H16.8~H17.11 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
ハイエース TRH214W ワゴン H16.8~H17.11 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
ハイエース TRH219W ワゴン H16.8~H17.11 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
ハイエース TRH224W ワゴン H16.8~H17.11 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
ハイエース TRH229W ワゴン H16.8~H17.11 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
ハイラックスサーフ #ZN185 全グレード H12.8~H13.11 09001-TTV70 TVモニター裏側 なし ※1 【在庫限りで販売終了】
パッソ KGC15 全グレード H16.6~H18.12 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
パッソ QNC10 全グレード H16.6~H18.12 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
ハリアー AVU65 / ZSU6# 全グレード H25.12~ 09001-TTV30 TVモニター裏側 TVモニター裏側 メーカーNAVI専用(ディーラーオプション不可)
ファンカーゴ NCP20 全グレード H11.8~H17.9 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
ファンカーゴ NCP21 全グレード H11.8~H17.9 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
ファンカーゴ NCP25 全グレード H11.8~H17.9 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
プリウス ZVW30 全グレード H21.5~H23.12 09001-TTV26 TVモニター裏側 TVモニター裏側 ※5 HDDナビゲーションシステム&プリウス・スーパーライブサラウンドシステム用
プリウス Gs(ZVW30) Gs H23.12~ 09001-TTV27 TVモニター裏側 TVモニター裏側 ※5
プリウス ZVW30 全グレード H23.12~ 09001-TTV27 TVモニター裏側 TVモニター裏側 ※5
プリウス ZVW35 PHV H24.1~ 09001-TTV27 TVモニター裏側 TVモニター裏側 ※5
プリウス ZVW30 全グレード H21.5~H23.12 09001-TTV72 TVモニター裏側 TVモニター裏側 ※5 ※NSCP-W64は不可。HDDナビゲーションシステム
プリウス ZVW5# 全グレード H27.11~ 09001-TTV72 TVモニター裏側 TVモニター裏側 ※5 ※NSCP-W64は不可。HDDナビゲーションシステム
プリウスα ZVW4# 全グレード H23.5~ 09001-TTV26 TVモニター裏側 TVモニター裏側 ※5 HDDナビゲーションシステム&プリウス・スーパーライブサラウンドシステム用
マークX GRX12# 全グレード H16.11~H21.9 09001-TTV21 TVモニター裏側 TVモニター裏側
マークX GRX13# プレミアム H21.10~H24.8 09001-TTV26 TVモニター裏側 TVモニター裏側
マークX GRX13# スポーツ H21.10~H24.8 09001-TTV72 TVモニター裏側 TVモニター裏側
マークX GRX13# スタンダード H21.10~H24.8 09001-TTV72 TVモニター裏側 TVモニター裏側
マークX GRX13# 全グレード H24.8~ 09001-TTV29 TVモニター裏側 TVモニター裏側 メーカーNAVI専用
マークX ZIO ANA1# / GGA10 全グレード H19.8~ 09001-TTV26 TVモニター裏側 TVモニター裏側
ランドクルーザー UZJ200W 全グレード H19.8~H21.4 09001-TTV21 TVモニター裏側 TVモニター裏側
ランドクルーザー URJ202W 全グレード H21.5~H23.12 09001-TTV26 TVモニター裏側 TVモニター裏側
ランドクルーザー URJ202W 全グレード H23.12~ 09001-TTV29 マルチモジュール裏側 マルチモジュール裏側 メーカーNAVI専用
ランドクルーザープラド GRJ15# / TRJ150 全グレード H25.9~ 09001-TTV30 TVモニター裏側 TVモニター裏側 メーカーNAVI専用(ディーラーオプション不可)
ランドクルーザープラド GRJ15# / TRJ150 全グレード H21.9~H25.9 09001-TTV26 TVモニター裏側 TVモニター裏側
レクサス CT ZWA10 全グレード H22.12~H24.8 09001-TTV26 ラジオレシーバーASSY裏側 ※1,※6 ラジオレシーバーASSY裏側 ※4,※5
レクサス CT ZWA10 全グレード H24.8~ 09001-TTV29 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 メーカーNAVI専用
レクサス GS GRS19# GS350 H17.8~H21.9 09001-TTV21 TVモニター裏側 TVモニター裏側
レクサス GS URS190 GS460 H19.9~H21.9 09001-TTV21 TVモニター裏側 TVモニター裏側
レクサス GS UZS190 GS430 H17.8~H19.9 09001-TTV21 TVモニター裏側 TVモニター裏側
レクサス GS GWS191 GS450h H18.2~H21.9 09001-TTV21 TVモニター裏側 ※1 ※6 TVモニター裏側
レクサス GS GRS19# GS350 H21.9~ 09001-TTV26 TVモニター裏側 TVモニター裏側
レクサス GS GWS191 GS450h H21.9~ 09001-TTV26 TVモニター裏側 TVモニター裏側
レクサス GS URS190 GS460 H21.9~ 09001-TTV26 TVモニター裏側 TVモニター裏側
レクサス GS GWL10 / GRL1# 全グレード H23.12~ 09001-TTV29 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 メーカーNAVI専用
レクサス GS F URL10 全グレード H27.11~ 09001-TTV29 TVモニター裏側 TVモニター裏側 メーカーNAVI専用
レクサス HS ANF10 250h H21.7~H24.12 09001-TTV26 ラジオレシーバーASSY裏側 ※1,※6 ラジオレシーバーASSY裏側 ※4,※5
レクサス HS ANF10 250h H25.1~ 09001-TTV29 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 メーカーNAVI専用
レクサス IS GSE2# IS250,IS350 H17.8~H21.8 09001-TTV21 TVモニター裏側 TVモニター裏側
レクサス IS GSE2# IS250,IS350 H21.8~H24.8 09001-TTV26 TVモニター裏側 TVモニター裏側
レクサス IS GSE21,20 IS350C/250C H21.04~H24.08 09001-TTV26 TVモニター裏側 TVモニター裏側
レクサス IS GSE2# 全グレード H24.9~H25.4 09001-TTV29 TVモニター裏側 TVモニター裏側 メーカーNAVI専用
レクサス IS ASE30,AVE3#,GSE3# IS200t / 300h / 350 / 250 H25.4~ 09001-TTV29 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 メーカーNAVI専用
レクサス IS-F USE20 IS-F H19.11~H21.8 09001-TTV21 TVモニター裏側 TVモニター裏側
レクサス IS-F USE20 IS-F H21.8~H24.8 09001-TTV26 TVモニター裏側 TVモニター裏側
レクサス IS-F USE20 IS-F H24.9~ 09001-TTV29 TVモニター裏側 TVモニター裏側 メーカーNAVI専用
レクサス LS USF4# / UVF4# 全グレード H18.8~H21.09 09001-TTV21 TVモニター裏側 TVモニター裏側
レクサス LS USF4# / UVF4# 全グレード H21.9~H24.9 09001-TTV26 ラジオレシーバーASSY裏側 ※1,※6 ラジオレシーバーASSY裏側 ※4,※5
レクサス LS USF4# / UVF4# 全グレード H24.8~ 09001-TTV29 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 メーカーNAVI専用
レクサス LX URJ201 全グレード H27.8~ 09001-TTV29 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 メーカーNAVI専用
レクサス NX AGZ1# / AYZ1# 200t/300h H26.7~ 09001-TTV29 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 メーカーNAVI専用
レクサス RC AVC10,GSC1#,ASC10 全グレード H26.09~ 09001-TTV29 TVモニター裏側 TVモニター裏側 メーカーNAVI専用
レクサス RC-F USC10 全グレード H26.9~ 09001-TTV29 TVモニター裏側 TVモニター裏側 メーカーNAVI専用
レクサス RX GGL1# / GYL1# / AGL1#W 全グレード H20.12~H24.3 09001-TTV26 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 ※4
レクサス RX GGL1# / GYL1# / AGL1#W 全グレード H24.3~ 09001-TTV29 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 メーカーNAVI専用
レクサス RX GYL2# / AGL2# 450h/200t H27.10~ 09001-TTV29 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 メーカーNAVI専用
レクサス SC UZZ40 SC430 H20.8~ 09001-TTV26 TVモニター裏側 TVモニター裏側

■仕様/カプラーオンタイプ、切り替えスイッチ付き

  • トヨタ販売店ではお取り扱いしておりません。
  • トヨタ純正以外のセキュリティシステムと併用される場合、作動不良が発生する可能性があります。
  • 同乗者がTV等を視聴したりNAVIの設定を行う為の製品です。 運転中はTV視聴やNAVIの設定は絶対に行わないで下さい。

■TV備考欄
※1:メンテナンスモード機能が正常に使用できなくなります。
※2:モニター品番 TOYOTA 16036・16054 モニター上に記載されています。
※3:JBL SYNTHESIS プレミアムサウンドシステム 10スピーカー装着車
※4:ライブサウンドシステム 6スピーカー装着車
※5:G-BOOK使用時はノーマルモードに戻して下さい。
※6:TV視聴モードにした際エネルギーモニター等は停車時と同様表示になる場合があります。

■NAVI備考欄
※1:TV&NAVIジャンパーのスイッチがONになっている間は、ルート案内機能が停止いたします。
※2:NAVI操作が終わったら必ずTV&NAVIジャンパーのスイッチをOFFにして下さい。
※3:取り付け後ハイブリッド警告灯が点灯いたしますがノーマルモードのまま約1時間経過後にイグニッションOFFにして再びONにすると消灯します。
その間、自車位置が狂いますが警告灯消灯後に復帰します。
※4:走行中にNAVI設定を行うとインパネに“ナビ・ブレーキアシストシステムチェック“が表示され、”ナビ・ブレーキアシスト機能“が使用できなくなります。
表示された場合はTV&NAVIジャンパ—のスイッチをノーマル状態(ランプ消灯)に戻して下さい。しばらくすると警告表示は消えナビ・ブレーキアシスト機能が使用できます。
※5:ナビ設定時はエネルギーモニター等は停車時と同様表示になる(平均燃費表示がずれる)場合がありますがハイブリッドシステムには問題ありません。

■車備考欄
※1 ハイラックスサーフ プレミアムサウンドシステム含む
※2 エスティマ/ハイブリット パノラミックス―パーライブサウンド(11スピーカー) モニター品番56086
※3 エスティマ/ハイブリット パノラミックライブサウンド(6スピーカー) モニター 品番26022
※4 イプサム ライブサウンド装着車


ディーラーオプションNAVI適合表

対応品番 ナビ年式 ナビ型番 ナビ名称 TVハーネス取付位置 NAVIハーネス取付位置
09001-TTV72 2015年モデル DSZT-YC4T プリウスI専用T-Connectナビ(9インチVGA) TVモニター裏側 TVモニター裏側
DSZT-YB4Y MIRAI専用T-Connectナビ(9インチVGA) TVモニター裏側 TVモニター裏側
NSZT-ZA4T アルファード・ヴェルファイア専用10インチT-Connectナビ(10インチVGA) TVモニター裏側 TVモニター裏側
NSZT-YA4T アルファード・ヴェルファイア専用9インチT-Connectナビ(9インチVGA) TVモニター裏側 TVモニター裏側
09001-TTV72 2014年 モデル NSZN-W64T T-Connectナビ(7インチVGA) TVモニター裏側 TVモニター裏側
NSZT-Y64T 9インチT-Connectナビ(9インチVGA) TVモニター裏側 TVモニター裏側
NSZA-X64T 8インチT-Connectナビ(8インチVGA) TVモニター裏側 TVモニター裏側
NSZT-W64 スタンダードナビ(7インチVGA) TVモニター裏側 TVモニター裏側
09001-TTV72 2012年 モデル NHZN-X62G エクシードナビ TVモニター裏側 TVモニター裏側
NSZT-W62G スマートナビ TVモニター裏側 TVモニター裏側
NHBA-X62G プレミアムナビBD (8インチ) TVモニター裏側 TVモニター裏側
NHBA-W62G プレミアムナビBD (7インチ) TVモニター裏側 TVモニター裏側
NSLN-W62 マルチリンクナビ TVモニター裏側 TVモニター裏側
NHZD-W62G エクセレントナビ TVモニター裏側 TVモニター裏側
NSZT-Y62G 9インチスマートナビ TVモニター裏側 TVモニター裏側
09001-TTV72 2011年 モデル NHZN-X61G 8インチエクシードナビ TVモニター裏側 TVモニター裏側
NSDD-W61 カジュアルナビ TVモニター裏側 TVモニター裏側
NHZA-W61G プレミアムナビ TVモニター裏側 TVモニター裏側
NHZN-W61G エクシードナビ TVモニター裏側 TVモニター裏側
NSZT-W61G スマートナビ TVモニター裏側 TVモニター裏側
NSCT-W61 ベーシックナビ TVモニター裏側 TVモニター裏側
09001-TTV72 2010年 モデル NHZA-W60G プレミアムHDD(7インチVGA) TVモニター裏側 TVモニター裏側
NHZN-W60G スマートHDD(7インチVGA) TVモニター裏側 TVモニター裏側
NHDT-W60G カジュアルHDD(7インチEGA) TVモニター裏側 TVモニター裏側
NSZT-W60 スマートSD゙(7インチEGA) TVモニター裏側 TVモニター裏側
NSDN-W60 カジュアルSD(7インチEGA)) TVモニター裏側 TVモニター裏側
NSCN-W60 エントリー(7EGA) TVモニター裏側 TVモニター裏側
09001-TTV72 2009年 モデル NHZA-W59G HDDハイエンドDTV Gナビ(7インチ) TVモニター裏側 TVモニター裏側
NHZN-W59G HDDスタンダードDTV Gナビ(7インチ) TVモニター裏側 TVモニター裏側
NHDT-W59G HDDスタンダードGナビ(7インチ) TVモニター裏側 TVモニター裏側
NHDT-W59 HDDスタンダードナビ(7インチEGA) TVモニター裏側 TVモニター裏側
G-BOOKレス
NSDN-W59 SDメモリーシンプルナビ(7インチEGA) TVモニター裏側 TVモニター裏側
09001-TTV72 2008年 モデル NHZA-W58G HDDハイエンドDTVナビ(7インチVGA) TVモニター裏側 TVモニター裏側
NHZT-W58G HDDスタンダ-ドDTVナビ(7インチEGA) TVモニター裏側 TVモニター裏側
NHZT-W58 HDDスタンダ-ドDTVナビ(7インチEGA)※G-BOOKレス TVモニター裏側 TVモニター裏側
NH3N-W58 HDDスタンダ-ドMDナビ(7インチEGAナビ)※G-BOOKレス TVモニター裏側 TVモニター裏側
NHDT-W58G HDDスタンダ-ドナビ(7インチEGA) TVモニター裏側 TVモニター裏側
NHDT-W58 HDDスタンダ-ドナビ※G-BOOKレス TVモニター裏側 TVモニター裏側
NDDN-W58 DVDシンプルナビ(7インチEGA) TVモニター裏側 TVモニター裏側
09001-TTV72 2007年 モデル NHZN-W57 HDD地デジ内臓ナビ(7インチVGA) TVモニター裏側 TVモニター裏側
NDDN-W57 DVDシンプルナビ(7インチEGA) TVモニター裏側 TVモニター裏側
NHDA-W57G HDDハイエンドナビ(7インチVGA) TVモニター裏側 TVモニター裏側
NHDT-W57D HDDデュアルナビ(7インチデュアルディスプレイ) TVモニター裏側 TVモニター裏側
NHDT-W57 HDDスタンダードナビ TVモニター裏側 TVモニター裏側
NH3N-W57 HDDスタンダードナビ(7インチEGA) TVモニター裏側 TVモニター裏側
09001-TTV72 2006年 モデル NHXT-W56D HDDデュアルモデル TVモニター裏側 TVモニター裏側※2
(7インチデュアルディスプレイ)
NHDN-W56G G-BOOK ALPHA対応HDDサウンド
カスタムGモデル
  (7インチディスプレイ) TVモニター裏側 TVモニター裏側※2
NHDN-W56 HDDサウンドカスタムモデル TVモニター裏側 TVモニター裏側※2
(7インチディスプレイ)
NDDA-W56 DVDミュージックモデル TVモニター裏側 TVモニター裏側※2
(7インチディスプレイ)
NDDN-W56 DVDハイバリューモデル TVモニター裏側※1 TVモニター裏側※2
(7インチディスプレイ)
09001-TTV72 2005年 モデル NHXT-W55V HDDマルチAVモデル(7インチVGA) TVモニター裏側 TVモニター裏側※2
NHDT-W55 HDDスタンダードモデル(7インチEGA) TVモニター裏側 TVモニター裏側※2
NDDA-W55 DVD、プレミアム 2デッキモデル TVモニター裏側 TVモニター裏側※2
(7インチEGA)
NDCN-W55 DVDハイバリュー 2デッキモデル
NDCN-D55 (6.5インチEGA) TVモニター裏側 TVモニター裏側※2
09001-TTV72 2004年 モデル NHDT-W54V ツインHDDモデル(7インチワイドVGA画面) TVモニター裏側 TVモニター裏側※2
NHCT-W54 べーシックHDDモデル
NHCT-D54 (6.5インチワイド) TVモニター裏側 TVモニター裏側※2
ND 3A-W54A DVDナビ、プレミアム 3デッキモデル TVモニター裏側 TVモニター裏側※2
(7インチワイド)
NDCT-W54E DVDナビ、ETCモデル(6.5インチワイド) TVモニター裏側 TVモニター裏側※1※2
NDCN-W54 DVDナビ、ハイバリュー 2デッキモデル
NDCN-D54 (6.5インチワイド) TVモニター裏側 TVモニター裏側※2
09001-TTV72 2003年 モデル NHDT-W53 HDDナビTV、 TVモニター裏側 TVモニター裏側※2
DVDチューナーツインHDDモデル
(7インチワイド)
NHDT-W53M HDDナビTV、DVDチューナー(M)
ツインHDDモデル (7インチワイド
  VGA画面)(モバイル) TVモニター裏側 TVモニター裏側※2
※HELPNET・G-BOOK対応
NDDP-W53R DVDナビTV、DVDチューナー(R)
ダブルモニターモデル
  (前 6.5インチワイド、後8インチワイド) TVモニター裏側 TVモニター裏側※2
ND 3A-W53A DVDナビTV,MD、CDチューナー(A)
プレミアムサウンドモデル
  (6.5インチワイド) TVモニター裏側 TVモニター裏側※2
NDCT-W53E DVDナビTV、CDチューナー(E)ETCモデル TVモニター裏側 TVモニター裏側※1※2
(6.5インチワイド)
ND 3N-W53 DVDナビTV、MD、CDチューナー
スタンダードモデル
ND 3N-D53 3デッキモデル(6.5インチワイド) TVモニター裏側 TVモニター裏側※2
NDCT-W53 DVDナビTV、CDチューナースタンダードモデル
(6.5インチワイド)
NDCT-D53    TVモニター裏側 TVモニター裏側※2
NCMT-W53 ナビTV、MDチューナー、オーディオ一体モデル
(5.8インチワイド)
NCMT-D53    TVモニター裏側 TVモニター裏側※2
09001-TTV72 2002年 モデル ND 3N-W52 DVDナビTV、MD、CDチューナー
ND 3N-D52 (6.5インチワイド) TVモニター裏側 TVモニター裏側※2
ND 3T-W52M DVDナビTV,MD,CDチューナー
ND 3T-D52M (6.5インチワイド) TVモニター裏側 TVモニター裏側※2
ND 3T-W52V DVDナビTV,MD,CDチューナー
ND 3T-D52V (6.5インチワイド) TVモニター裏側 TVモニター裏側※2
ND 3A-W52A DVDナビTV,MD,CDチューナー
ND 3A-D52A (6.5インチワイドVGA画面) TVモニター裏側 TVモニター裏側※2
NDDP-W52R DVDナビTV,MD, DVDチューナー
NDDP-D52R (6.5インチワイド) TVモニター裏側 TVモニター裏側※2
NDKT-W52A DVDナビTV、カセットチューナー
NDKT-D52A (6.5インチワイド) TVモニター裏側 TVモニター裏側※2
NCMT-W52 ナビTV、MDチューナー
NCMT-D52 (5.8インチワイド) TVモニター裏側 TVモニター裏側※2
NCKT-W52 ナビTV、カセットチューナー
NCKT-D52 (5.8インチワイド) TVモニター裏側 TVモニター裏側※2

■TV備考欄
※1:本製品を装着するだけでDVD視聴が可能になりますが、走行中のDVD操作(トラックスキップ・サーチ等)はNAVI設定モードの状態にのみ可能となります。

■NAVI備考欄
※1:G-BOOK、,HELPNET、ナビゲーション連動ETCをご使用の際は、ノーマルモードに戻してからご使用下さい。
※2:NAVI設定が終わりましたら、スイッチをOFFにして下さい。

■メーカーオプション、ディーラーオプション装着車の見分け方。
モニターに下記のような記載がございます。


車種 型式 グレード 年式 品番 TVハーネス取り付け位置 NAVIハーネス取り付け位置 備考
SAI AZK1# 全グレード H21.12~H25.8 09001-TTV26 TVモニター裏側 TVモニター裏側
アイシス ANM1# / ZGM1# / ZNM10 全グレード H17.12~ 09001-TTV22 TVモニター裏側 ※5 TVモニター裏側 ※2
アルファード MNH1#W / ANH1#W 全グレード H17.4~H20.4 09001-TTV22 TVモニター裏側 TVモニター裏側 ※2
アルファード GGH2#W / ANH2#W 全グレード H20.5~H23.10 09001-TTV26 TVモニター裏側 TVモニター裏側
アルファード GGH2#W / ANH2#W / ATH20W 全グレード H23.10~ 09001-TTV28 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 メーカーオプションNAVI専用
アルファードハイブリッド ATH10W 全グレード H15.7~H20.4 09001-TTV22 TVモニター裏側 ※1 ※6 TVモニター裏側 ※2
アレックス NZE121 XS150 H14.9~H18.10 09001-TTV70 TVモニター裏側 なし ※1
アレックス NZE124 XS150 H14.9~H18.10 09001-TTV70 TVモニター裏側 なし ※1
アレックス NZE121 全グレード H15.8~H16.4 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
アレックス NZE121 XS150Wiseセレクションナビスペシャル2 H15.8~H16.4 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
アレックス NZE124 全グレード H15.8~H16.4 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
アレックス NZE124 XS150Wiseセレクションナビスペシャル2 H15.8~H16.4 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
イスト NCP60 全グレード H14.5~H19.7 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
イスト NCP61 全グレード H14.5~H19.7 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
イスト NCP65 全グレード 14.5~H19.7 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
イプサム CXM10 全グレード H12.4~H13.5 09001-TTV70 TVモニター裏側 なし
イプサム SXM10 全グレード H12.4~H13.5 09001-TTV70 TVモニター裏側 なし
イプサム SXM10 メモリアルエディション H11.10~H12.3 09001-TTV70 TVモニター裏側 なし
イプサム SXM15 全グレード H12.4~H13.5 09001-TTV70 TVモニター裏側 なし
イプサム SXM15 メモリアルエディション H11.10~H12.3 09001-TTV70 TVモニター裏側 なし
ヴァンガード ACA33W 全グレード H19.8~ 09001-TTV72 TVモニター裏側 TVモニター裏側
ヴァンガード GSA33W 全グレード H19.8~ 09001-TTV72 TVモニター裏側 TVモニター裏側
ウィッシュ ANE10G 全グレード H17.9~H21.3 09001-TTV22 TVモニター裏側 TVモニター裏側 ※2
ウィッシュ ANE11W 全グレード H17.9~H21.3 09001-TTV22 TVモニター裏側 TVモニター裏側 ※2
ウィッシュ ZNE10G 全グレード H17.9~H21.3 09001-TTV22 TVモニター裏側 TVモニター裏側 ※2
ウィッシュ ZNE14G 全グレード H17.9~H21.3 09001-TTV22 TVモニター裏側 TVモニター裏側 ※2
ウィッシュ ZGE2#W/G 全グレード H21.4~ 09001-TTV22 TVモニター裏側 TVモニター裏側 TV視聴には販売店オプション
チューナーが必要
ヴェルファイア GGH2#W / ANH2#W 全グレード H20.5~H23.10 09001-TTV26 TVモニター裏側 TVモニター裏側
ヴェルファイア GGH2#W / ANH2#W / ATH20W 全グレード H23.10~ 09001-TTV28 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 メーカーオプションNAVI専用
ヴォクシー AZR60G 全グレード H17.8~H19.6 09001-TTV22 TVモニター裏側 TVモニター裏側 ※2
ヴォクシー AZR65G 全グレード H17.8~H19.6 09001-TTV22 TVモニター裏側 TVモニター裏側 ※2
ヴォクシー ZRR70G 全グレード H19.6~ 09001-TTV72 TVモニター裏側 TVモニター裏側
ヴォクシー ZRR75G 全グレード H19.6~ 09001-TTV72 TVモニター裏側 TVモニター裏側
ヴォクシー ZRR8#W/G   2014年2月〜 09001-TTV30 テレビモニター裏側
エスティマ ACR5#W / GSR5#W 全グレード H18.1~H20.12 09001-TTV22 TVモニター裏側 TVモニター裏側 車備考※2
エスティマ ACR5#W / GSR5#W 全グレード H18.1~H20.12 09001-TTV23 TVモニター裏側 TVモニター裏側 車備考※3
エスティマ ACR5#W / GSR5#W 全グレード H20.12~H25.4 09001-TTV26 TVモニター裏側 TVモニター裏側
エスティマ ハイブリッド AHR20W 全グレード H18.6~H20.12 09001-TTV23 TVモニター裏側 ※1 ※6 TVモニター裏側 車備考※3
エスティマ ハイブリッド AHR20W 全グレード H18.6~H20.12 09001-TTV22 TVモニター裏側 TVモニター裏側 車備考※2
エスティマ ハイブリッド AHR20W 全グレード H20.12~H25.4 09001-TTV26 TVモニター裏側*1*6 TVモニター裏側
オーパ ACT10 全グレード H12.5~H17.8 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
オーパ ZCT10 全グレード H12.5~H17.8 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
オーパ ZCT15 全グレード H12.5~H17.8 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
オーリス NZE15# / ZRE15# 全グレード H18.10~H21.9 09001-TTV22 TVモニター裏側 TVモニター裏側
ガイア CXM10 全グレード H12.4~H13.3 09001-TTV70 TVモニター裏側 なし ※1
ガイア SXM10 全グレード H12.4~H13.3 09001-TTV70 TVモニター裏側 なし ※1
ガイア SXM15 全グレード H12.4~H13.3 09001-TTV70 TVモニター裏側 なし ※1
カムリ ACV40 全グレード H18.1~H20.12 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カムリ ACV45 全グレード H18.1~H20.12 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カムリ AVV50 全グレード H23.8~ 09001-TTV27 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 2012年4月発売
カローラ CE121 全グレード H12.9~H14.8 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラ NZE120 全グレード H12.9~H14.8 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラ NZE121 全グレード H12.9~H14.8 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラ NZE124 全グレード H12.9~H14.8 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラアクシオ NZE141 全グレード H18.9~H20.1 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラアクシオ ZRE142 全グレード H18.9~H20.1 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラフィールダー CE121G X H12.9~H18.9 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラフィールダー CE121G X リミテッド・ナビエディション H15.9~H16.4 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラフィールダー NZE121G X H12.9~H18.9 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラフィールダー NZE121G X リミテッド・ナビエディション H15.9~H16.4 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラフィールダー NZE124G X H12.9~H18.9 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラフィールダー NZE124G X リミテッド・ナビエディション H15.9~H16.4 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラフィールダー NZE14#G / ZRE14#G 全グレード H18.9~H20.10 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラフィールダー ZZE122G X H12.9~H18.9 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラフィールダー ZZE122G X LIMITED・NAVI_EDITION H15.9~H16.4 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラフィールダー ZZE123G X H12.9~H18.9 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラフィールダー ZZE123G X リミテッド・ナビエディション H15.9~H16.4 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラフィールダー ZZE124G X H12.9~H18.9 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラフィールダー ZZE124G X リミテッド・ナビエディション H15.9~H16.4 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラランクス NZE124 リミテッド・ナビスペシャル H15.9~H16.4 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
カローラランクス NZE121 全グレード H14.9~H15.8 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側 GPS CDボイスナビゲーション付
カローラランクス NZE121 リミテッド・ナビスペシャル H15.9~H16.4 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側 GPS CDボイスナビゲーション付
カローラランクス NZE124 全グレード H14.9~H15.8 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側 GPS CDボイスナビゲーション付
カローラルミオン NZE151N / ZRE15#N 全グレード H19.10~ 09001-TTV72 TVモニター裏側 TVモニター裏側
クラウンアスリート GRS18# 全グレード H15.12~H20.1 09001-TTV21 TVモニター裏側 TVモニター裏側
クラウンアスリート GRS20# 全グレード H20.2~ 09001-TTV26 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 ※4
クラウンアスリート GRS21# / AWS210 全グレード H24.12~ 09001-TTV29 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 メーカーNAVI専用
クラウンアスリート GRS21# / AWS210 全グレード H24.12~ 09001-TTV29 TVモニター裏側 TVモニター裏側 メーカーNAVI専用
クラウンハイブリッド GWS204 全グレード H20.5~ 09001-TTV26 ラジオレシーバーASSY裏側 ※4 ラジオレシーバーASSY裏側 ※4
クラウンマジェスタ UZS18# 全グレード H16.7~H20.12 09001-TTV21 TVモニター裏側 TVモニター裏側
クラウンマジェスタ URS20# 全グレード H21.3~ 09001-TTV26 TVモニター裏側 TVモニター裏側
クラウンロイヤル GRS18# 全グレード H15.12~H20.1 09001-TTV21 TVモニター裏側 TVモニター裏側
クラウンロイヤル GRS20# 全グレード H20.2~ 09001-TTV26 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 ※4
クラウンロイヤル GRS21# / AWS210 全グレード H24.12~ 09001-TTV29 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 メーカーNAVI専用
クラウンロイヤル GRS21# / AWS210 全グレード H24.12~ 09001-TTV29 TVモニター裏側 TVモニター裏側 メーカーNAVI専用
コロナプレミオ AT211 全グレード H13.6~H13.12 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
コロナプレミオ ST210 全グレード H13.6~H13.12 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
コロナプレミオ ST215 全グレード H13.6~H13.12 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
シエンタ NCP81G Xリミテッド・ナビパッケージ H17.1~H18.5 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
シエンタ NCP85G Xリミテッド・ナビパッケージ H17.1~H18.5 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
ソアラ UZZ40 全グレード H13.5~H16.4 09001-TTV15 TVモニター裏側 トランクルーム右下側
ノア CR40G 全グレード H12.8~H13.11 09001-TTV70 TVモニター裏側 なし ※1
ノア CR50G 全グレード H12.8~H13.11 09001-TTV70 TVモニター裏側 なし ※1
ノア SR40G 全グレード H12.8~H13.11 09001-TTV70 TVモニター裏側 なし ※1
ノア SR50G 全グレード H12.8~H13.11 09001-TTV70 TVモニター裏側 なし ※1
ノア AZR60G 全グレード H17.8~H19.6 09001-TTV22 TVモニター裏側 ※5 TVモニター裏側
ノア AZR65G 全グレード H17.8~H19.6 09001-TTV22 TVモニター裏側 ※5 TVモニター裏側
ノア ZRR70G 全グレード H19.7~ 09001-TTV72 TVモニター裏側 TVモニター裏側
ノア ZRR75G 全グレード H19.6~ 09001-TTV72 TVモニター裏側 TVモニター裏側
ノア ZRR8#W/G   2014年2月〜 09001-TTV30 テレビモニター裏側
ハイエース KDH200V バン H16.8~H17.11 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
ハイエース KDH222B コミューター H16.8~H17.11 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
ハイエース TRH214W ワゴン H16.8~H17.11 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
ハイエース TRH219W ワゴン H16.8~H17.11 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
ハイエース TRH224W ワゴン H16.8~H17.11 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
ハイエース TRH229W ワゴン H16.8~H17.11 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
ハイラックスサーフ #ZN210 全グレード H16.8~ 09001-TTV22 TVモニター裏側 ※4 TVモニター裏側 ※2 車備考※1
ハイラックスサーフ #ZN215W 全グレード H16.8~ 09001-TTV22 TVモニター裏側 ※4 TVモニター裏側 ※2 車備考※1
ハイラックスサーフ KDN215W 全グレード H16.8~ 09001-TTV22 TVモニター裏側 ※4 TVモニター裏側 ※2 車備考※1
ハイラックスサーフ #ZN185 全グレード H12.8~H13.11 09001-TTV70 TVモニター裏側 なし ※1
パッソ KGC15 全グレード H16.6~H18.12 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
パッソ QNC10 全グレード H16.6~H18.12 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
ハリアー ACU3#W 全グレード H18.1~ 09001-TTV24 TVモニター裏側 トランクルーム右下側
ハリアー GSU3#W 全グレード H18.1~H20.12 09001-TTV24 TVモニター裏側 トランクルーム右下側
ハリアーハイブリッド MHU38W 全グレード H18.8~ 09001-TTV24 TVモニター裏側
ハリアー ZSU60/65W   2013年12月〜 09001-TTV30 テレビモニター裏側
ハリアーハイブリッド AVU65W   2013年12月〜 09001-TTV30 テレビモニター裏側
ファンカーゴ NCP20 全グレード H11.8~H17.9 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
ファンカーゴ NCP21 全グレード H11.8~H17.9 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
ファンカーゴ NCP25 全グレード H11.8~H17.9 09001-TTV72 TVモニター裏側 ※5 TVモニター裏側
プリウス NHW20 全グレード H17.11~H21.4 09001-TTV24 TVモニター裏側 ※1 ※5 ※6 助手席シート下側 ※3
プリウス ZVW30 全グレード H21.5~H23.12 09001-TTV26 TVモニター裏側 TVモニター裏側 ※5 HDDナビゲーションシステム&プリウス
スーパーライブサラウンドシステム用
プリウス ZVW30 全グレード H21.5~H23.12 09001-TTV72 TVモニター裏側 TVモニター裏側 ※5 HDDナビゲーションシステム
プリウス ZVW30 全グレード H23.12~ 09001-TTV27 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 2012年4月発売
プリウスα ZVW4# 全グレード H23.5~ 09001-TTV26 TVモニター裏側 TVモニター裏側 ※5 HDDナビゲーションシステム&プリウス
スーパーライブサラウンドシステム用
ブレイド
ブレイドマスター
AZE15# / GRE156 全グレード H18.12~H21.11 09001-TTV22 TVモニター裏側 TVモニター裏側
マークX GRX12# 全グレード H16.11~H21.9 09001-TTV21 TVモニター裏側 TVモニター裏側
マークX GRX13# プレミアム H21.10~H24.8 09001-TTV26 TVモニター裏側 TVモニター裏側
マークX GRX13# スポーツ H21.10~H24.8 09001-TTV72 TVモニター裏側 TVモニター裏側
マークX GRX13# スタンダード H21.10~H24.8 09001-TTV72 TVモニター裏側 TVモニター裏側
マークX GRX13# 全グレード H24.8~ 09001-TTV29 TVモニター裏側 TVモニター裏側 メーカーNAVI専用
マークX ZIO ANA1# / GGA10 全グレード H19.8~ 09001-TTV26 TVモニター裏側 TVモニター裏側
ラウム EXZ10 全グレード H11.8~H15.4 09001-TTV22 TVモニター裏側 TVモニター裏側
ラウム EXZ15 全グレード H11.8~H15.4 09001-TTV22 TVモニター裏側 TVモニター裏側
ラクティス NCP100 全グレード H17.9~ 09001-TTV22 TVモニター裏側 TVモニター裏側
ラクティス NCP105 全グレード H17.9~ 09001-TTV22 TVモニター裏側 TVモニター裏側
ラクティス SCP100 全グレード H17.9~ 09001-TTV22 TVモニター裏側 TVモニター裏側
ランドクルーザー UZJ200W 全グレード H19.8~H21.4 09001-TTV21 TVモニター裏側 TVモニター裏側
ランドクルーザー URJ202W 全グレード H21.5~H23.12 09001-TTV26 TVモニター裏側 TVモニター裏側
ランドクルーザー URJ202W 全グレード H23.12~ 09001-TTV29 マルチモジュール裏側 マルチモジュール裏側 メーカーNAVI専用
ランドクルーザープラド GRJ15#W/TRJ15#W 全グレード H21.9~ 09001-TTV26 TVモニター裏側 TVモニター裏側
ランドクルーザープラド GRJ15#W/TRJ150W   2013年9月〜 09001-TTV30 テレビモニター裏側
レクサス CT ZWA10 全グレード H22.12~H24.8 09001-TTV26 ラジオレシーバーASSY裏側 ※1,※6 ラジオレシーバーASSY裏側 ※4,※5
レクサス CT ZWA10 全グレード H24.8~ 09001-TTV29 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 メーカーNAVI専用
レクサス GS GRS19# GS350 H17.8~H21.9 09001-TTV21 TVモニター裏側 TVモニター裏側
レクサス GS URS190 GS460 H19.9~H21.9 09001-TTV21 TVモニター裏側 TVモニター裏側
レクサス GS UZS190 GS430 H17.8~H19.9 09001-TTV21 TVモニター裏側 TVモニター裏側
レクサス GS GWS191 GS450h H18.2~H21.9 09001-TTV21 TVモニター裏側 ※1 ※6 TVモニター裏側
レクサス GS GRS19# GS350 H21.9~ 09001-TTV26 TVモニター裏側 TVモニター裏側
レクサス GS GWS191 GS450h H21.9~ 09001-TTV26 TVモニター裏側 TVモニター裏側
レクサス GS URS190 GS460 H21.9~ 09001-TTV26 TVモニター裏側 TVモニター裏側
レクサス GS GWL10 / GRL1# 全グレード H23.12~ 09001-TTV29 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 メーカーNAVI専用
レクサス HS ANF10 250h H21.7~H24.12 09001-TTV26 ラジオレシーバーASSY裏側 ※1,※6 ラジオレシーバーASSY裏側 ※4,※5
レクサス IS GSE2# IS250,IS350 H17.8~H21.8 09001-TTV21 TVモニター裏側 TVモニター裏側
レクサス IS GSE2# IS250,IS350 H21.8~H24.8 09001-TTV26 TVモニター裏側 TVモニター裏側
レクサス IS GSE21,20 IS350C/250C H21.04~H24.08 09001-TTV26 TVモニター裏側 TVモニター裏側
レクサス IS GSE2# 全グレード H24.9~H25.4 09001-TTV29 TVモニター裏側 TVモニター裏側 メーカーNAVI専用
レクサス IS-F USE20 IS-F H19.11~H21.8 09001-TTV21 TVモニター裏側 TVモニター裏側
レクサス IS-F USE20 IS-F H21.8~H24.8 09001-TTV26 TVモニター裏側 TVモニター裏側
レクサス IS-F USE20 IS-F H24.9~H25.4 09001-TTV29 TVモニター裏側 TVモニター裏側 メーカーNAVI専用
レクサス LS USF4# / UVF4# 全グレード H18.8~H21.09 09001-TTV21 TVモニター裏側 TVモニター裏側
レクサス LS USF4# / UVF4# 全グレード H21.9~H24.9 09001-TTV26 ラジオレシーバーASSY裏側 ※1,※6 ラジオレシーバーASSY裏側 ※4,※5
レクサス LS USF4# / UVF4# 全グレード H24.8~ 09001-TTV29 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 メーカーNAVI専用
レクサス RX GGL1# / GYL1# / AGL1#W 全グレード H20.12~H24.3 09001-TTV26 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 ※4
レクサス RX GGL1# / GYL1# / AGL1#W 全グレード H24.3~ 09001-TTV29 ラジオレシーバーASSY裏側 ラジオレシーバーASSY裏側 メーカーNAVI専用
レクサス SC UZZ40 SC430 H20.8~ 09001-TTV26 TVモニター裏側 TVモニター裏側

■仕様/カプラーオンタイプ、切り替えスイッチ付き

  • トヨタ販売店ではお取り扱いしておりません。
  • トヨタ純正以外のセキュリティシステムと併用される場合、作動不良が発生する可能性があります。
  • 同乗者がTV等を視聴したりNAVIの設定を行う為の製品です。 運転中はTV視聴やNAVIの設定は絶対に行わないで下さい。

■TV備考欄
※1:メンテナンスモード機能が正常に使用できなくなります。
※2:モニター品番 TOYOTA 16036・16054 モニター上に記載されています。
※3:JBL SYNTHESIS プレミアムサウンドシステム 10スピーカー装着車
※4:ライブサウンドシステム 6スピーカー装着車
※5:G-BOOK使用時はノーマルモードに戻して下さい。
※6:TV視聴モードにした際エネルギーモニター等は停車時と同様表示になる場合があります。

■NAVI備考欄
※1:TV&NAVIジャンパーのスイッチがONになっている間は、ルート案内機能が停止いたします。
※2:NAVI操作が終わったら必ずTV&NAVIジャンパーのスイッチをOFFにして下さい。
※3:取り付け後ハイブリッド警告灯が点灯いたしますがノーマルモードのまま約1時間経過後にイグニッションOFFにして
再びONにすると消灯します。その間、自車位置が狂いますが警告灯消灯後に復帰します。
※4:走行中にNAVI設定を行うとインパネに“ナビ・ブレーキアシストシステムチェック“が表示され、”ナビ・ブレーキアシスト機能“が
使用できなくなります。表示された場合はTV&NAVIジャンパ—のスイッチをノーマル状態(ランプ消灯)に戻して下さい。しばらくすると
警告表示は消えナビ・ブレーキアシスト機能が使用できます。
※5:ナビ設定時はエネルギーモニター等は停車時と同様表示になる(平均燃費表示がずれる)場合がありますがハイブリッドシステムには問題ありません。

■車備考欄
※1 ハイラックスサーフ プレミアムサウンドシステム含む
※2 エスティマ/ハイブリット パノラミックス―パーライブサウンド(11スピーカー) モニター品番56086
※3 エスティマ/ハイブリット パノラミックライブサウンド(6スピーカー) モニター 品番26022
※4 イプサム ライブサウンド装着車


ディーラーオプションNAVI適合表

対応品番 ナビ年式 ナビ型番 ナビ名称 TVハーネス取付位置 NAVIハーネス取付位置
09001-TTV72 2012年 モデル NHZN-X62G エクシードナビ TVモニター裏側 TVモニター裏側
NSZT-W62G スマートナビ TVモニター裏側 TVモニター裏側
NHBA-X62G プレミアムナビBD (8インチ) TVモニター裏側 TVモニター裏側
NHBA-W62G プレミアムナビBD (7インチ) TVモニター裏側 TVモニター裏側
NSLN-W62 マルチリンクナビ TVモニター裏側 TVモニター裏側
NHZD-W62G エクセレントナビ TVモニター裏側 TVモニター裏側
09001-TTV72 2011年 モデル NHZN-X61G 8インチエクシードナビ TVモニター裏側 TVモニター裏側
NSDD-W61 カジュアルナビ TVモニター裏側 TVモニター裏側
NHZA-W61G プレミアムナビ TVモニター裏側 TVモニター裏側
NHZN-W61G エクシードナビ TVモニター裏側 TVモニター裏側
NSZT-W61G スマートナビ TVモニター裏側 TVモニター裏側
NSCT-W61 ベーシックナビ TVモニター裏側 TVモニター裏側
09001-TTV72 2010年 モデル NHZA-W60G プレミアムHDD(7インチVGA) TVモニター裏側 TVモニター裏側
NHZN-W60G スマートHDD(7インチVGA) TVモニター裏側 TVモニター裏側
NHDT-W60G カジュアルHDD(7インチEGA) TVモニター裏側 TVモニター裏側
NSZT-W60 スマートSD゙(7インチEGA) TVモニター裏側 TVモニター裏側
NSDN-W60 カジュアルSD(7インチEGA)) TVモニター裏側 TVモニター裏側
NSCN-W60 エントリー(7EGA) TVモニター裏側 TVモニター裏側
09001-TTV72 2009年 モデル NHZA-W59G HDDハイエンドDTV Gナビ(7インチ) TVモニター裏側 TVモニター裏側
NHZN-W59G HDDスタンダードDTV Gナビ(7インチ) TVモニター裏側 TVモニター裏側
NHDT-W59G HDDスタンダードGナビ(7インチ) TVモニター裏側 TVモニター裏側
NHDT-W59 HDDスタンダードナビ(7インチEGA) TVモニター裏側 TVモニター裏側
G-BOOKレス
NSDN-W59 SDメモリーシンプルナビ(7インチEGA) TVモニター裏側 TVモニター裏側
09001-TTV72 2008年 モデル NHZA-W58G HDDハイエンドDTVナビ(7インチVGA) TVモニター裏側 TVモニター裏側
NHZT-W58G HDDスタンダ-ドDTVナビ(7インチEGA) TVモニター裏側 TVモニター裏側
NHZT-W58 HDDスタンダ-ドDTVナビ(7インチEGA)※G-BOOKレス TVモニター裏側 TVモニター裏側
NH3N-W58 HDDスタンダ-ドMDナビ(7インチEGAナビ)※G-BOOKレス TVモニター裏側 TVモニター裏側
NHDT-W58G HDDスタンダ-ドナビ(7インチEGA) TVモニター裏側 TVモニター裏側
NHDT-W58 HDDスタンダ-ドナビ※G-BOOKレス TVモニター裏側 TVモニター裏側
NDDN-W58 DVDシンプルナビ(7インチEGA) TVモニター裏側 TVモニター裏側
09001-TTV72 2007年 モデル NHZN-W57 HDD地デジ内臓ナビ(7インチVGA) TVモニター裏側 TVモニター裏側
NDDN-W57 DVDシンプルナビ(7インチEGA) TVモニター裏側 TVモニター裏側
NHDA-W57G HDDハイエンドナビ(7インチVGA) TVモニター裏側 TVモニター裏側
NHDT-W57D HDDデュアルナビ(7インチデュアルディスプレイ) TVモニター裏側 TVモニター裏側
NHDT-W57 HDDスタンダードナビ TVモニター裏側 TVモニター裏側
NH3N-W57 HDDスタンダードナビ(7インチEGA) TVモニター裏側 TVモニター裏側
09001-TTV72 2006年 モデル NHXT-W56D HDDデュアルモデル TVモニター裏側 TVモニター裏側※2
(7インチデュアルディスプレイ)
NHDN-W56G G-BOOK ALPHA対応HDDサウンド
カスタムGモデル
  (7インチディスプレイ) TVモニター裏側 TVモニター裏側※2
NHDN-W56 HDDサウンドカスタムモデル TVモニター裏側 TVモニター裏側※2
(7インチディスプレイ)
NDDA-W56 DVDミュージックモデル TVモニター裏側 TVモニター裏側※2
(7インチディスプレイ)
NDDN-W56 DVDハイバリューモデル TVモニター裏側※1 TVモニター裏側※2
(7インチディスプレイ)
09001-TTV72 2005年 モデル NHXT-W55V HDDマルチAVモデル(7インチVGA) TVモニター裏側 TVモニター裏側※2
NHDT-W55 HDDスタンダードモデル(7インチEGA) TVモニター裏側 TVモニター裏側※2
NDDA-W55 DVD、プレミアム 2デッキモデル TVモニター裏側 TVモニター裏側※2
(7インチEGA)
NDCN-W55 DVDハイバリュー 2デッキモデル
NDCN-D55 (6.5インチEGA) TVモニター裏側 TVモニター裏側※2
09001-TTV72 2004年 モデル NHDT-W54V ツインHDDモデル(7インチワイドVGA画面) TVモニター裏側 TVモニター裏側※2
NHCT-W54 べーシックHDDモデル
NHCT-D54 (6.5インチワイド) TVモニター裏側 TVモニター裏側※2
ND 3A-W54A DVDナビ、プレミアム 3デッキモデル TVモニター裏側 TVモニター裏側※2
(7インチワイド)
NDCT-W54E DVDナビ、ETCモデル(6.5インチワイド) TVモニター裏側 TVモニター裏側※1※2
NDCN-W54 DVDナビ、ハイバリュー 2デッキモデル
NDCN-D54 (6.5インチワイド) TVモニター裏側 TVモニター裏側※2
09001-TTV72 2003年 モデル NHDT-W53 HDDナビTV、 TVモニター裏側 TVモニター裏側※2
DVDチューナーツインHDDモデル
(7インチワイド)
NHDT-W53M HDDナビTV、DVDチューナー(M)
ツインHDDモデル (7インチワイド
  VGA画面)(モバイル) TVモニター裏側 TVモニター裏側※2
※HELPNET・G-BOOK対応
NDDP-W53R DVDナビTV、DVDチューナー(R)
ダブルモニターモデル
  (前 6.5インチワイド、後8インチワイド) TVモニター裏側 TVモニター裏側※2
ND 3A-W53A DVDナビTV,MD、CDチューナー(A)
プレミアムサウンドモデル
  (6.5インチワイド) TVモニター裏側 TVモニター裏側※2
NDCT-W53E DVDナビTV、CDチューナー(E)ETCモデル TVモニター裏側 TVモニター裏側※1※2
(6.5インチワイド)
ND 3N-W53 DVDナビTV、MD、CDチューナー
スタンダードモデル
ND 3N-D53 3デッキモデル(6.5インチワイド) TVモニター裏側 TVモニター裏側※2
NDCT-W53 DVDナビTV、CDチューナースタンダードモデル
(6.5インチワイド)
NDCT-D53   TVモニター裏側 TVモニター裏側※2
NCMT-W53 ナビTV、MDチューナー、オーディオ一体モデル
(5.8インチワイド)
NCMT-D53   TVモニター裏側 TVモニター裏側※2
09001-TTV72 2002年 モデル ND 3N-W52 DVDナビTV、MD、CDチューナー
ND 3N-D52 (6.5インチワイド) TVモニター裏側 TVモニター裏側※2
ND 3T-W52M DVDナビTV,MD,CDチューナー
ND 3T-D52M (6.5インチワイド) TVモニター裏側 TVモニター裏側※2
ND 3T-W52V DVDナビTV,MD,CDチューナー
ND 3T-D52V (6.5インチワイド) TVモニター裏側 TVモニター裏側※2
ND 3A-W52A DVDナビTV,MD,CDチューナー
ND 3A-D52A (6.5インチワイドVGA画面) TVモニター裏側 TVモニター裏側※2
NDDP-W52R DVDナビTV,MD, DVDチューナー
NDDP-D52R (6.5インチワイド) TVモニター裏側 TVモニター裏側※2
NDKT-W52A DVDナビTV、カセットチューナー
NDKT-D52A (6.5インチワイド) TVモニター裏側 TVモニター裏側※2
NCMT-W52 ナビTV、MDチューナー
NCMT-D52 (5.8インチワイド) TVモニター裏側 TVモニター裏側※2
NCKT-W52 ナビTV、カセットチューナー
NCKT-D52 (5.8インチワイド) TVモニター裏側 TVモニター裏側※2

■TV備考欄
※1:本製品を装着するだけでDVD視聴が可能になりますが、走行中のDVD操作(トラックスキップ・サーチ等)はNAVI設定モードの状態にのみ可能となります。

■NAVI備考欄
※1:G-BOOK、,HELPNET、ナビゲーション連動ETCをご使用の際は、ノーマルモードに戻してからご使用下さい。
※2:NAVI設定が終わりましたら、スイッチをOFFにして下さい。

■メーカーオプション、ディーラーオプション装着車の見分け方。
モニターに下記のような記載がございます。

  • メーカーオプション:16055,56050,160XXで始まる数字が5桁のもの(エレクトロマルチビジョン搭載車には記載がございません。)
  • ディーラーオプション:NHDP-XX、N,M,T などアルファベットで始まる英字と数字の組み合わせたもの。


TOMS目次へ
